详细说明

/ detailed description

　　 111 　电子工业制备超纯水的工艺大致分成以下3种：

　　1、采用离子交换树脂制备电子工业超纯水的传统水处理方式，其基本工艺流程为：原水→多介质过滤器→活性炭过滤器→精密过滤器→中间水箱→阳床→阴床→混床(复床)→超纯水箱→超纯水泵→后置保安过滤器→用水点。

　　2、采用反渗透水处理设备与离子交换设备进行组合制备电子工业超纯水的方式，其基本工艺流程为：原水→多介质过滤器→活性炭过滤器→精密过滤器→中间水箱→反渗透设备→混床(复床)→超纯水箱→超纯水泵→后置保安过滤器→用水点

　　3、采用反渗透设备与电去离子(EDI)设备进行搭配制备电子工业超纯水的的方式，这是一种制取超纯水的新工艺，也是一种环保，经济，发展潜力巨大的超纯水制备工艺，其基本工艺流程为：原水→多介质过滤器→活性炭过滤器→精密过滤器→中间水箱→反渗透设备→电去离子(EDI)→超纯水箱→超纯水泵→后置保安过滤器→用水点

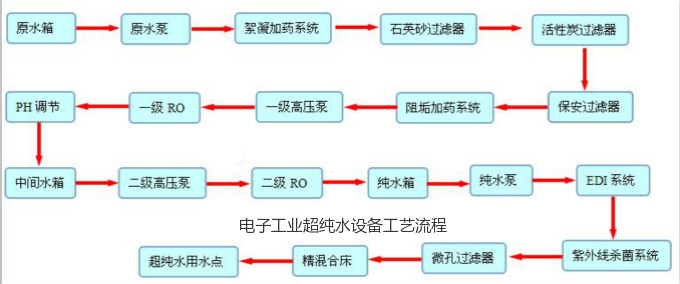

文字介绍--配图

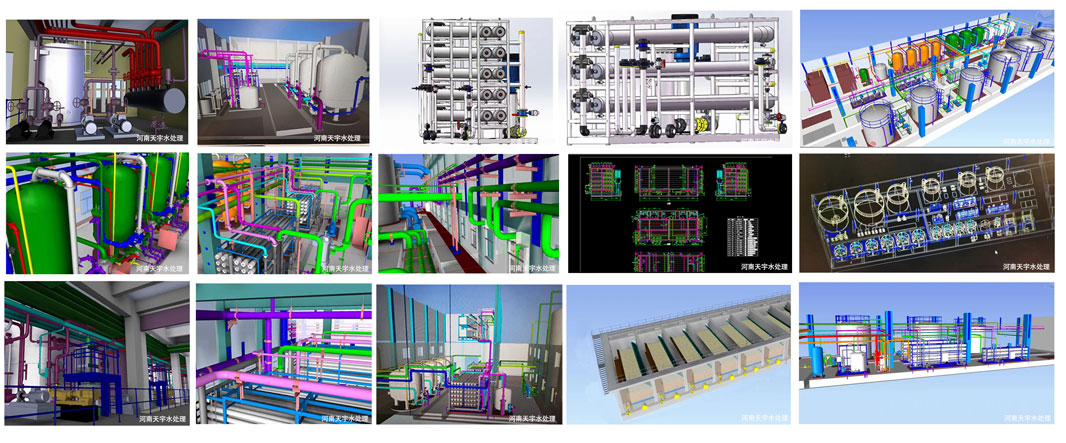

111 　天宇纯水设备设计图（部分展示）：

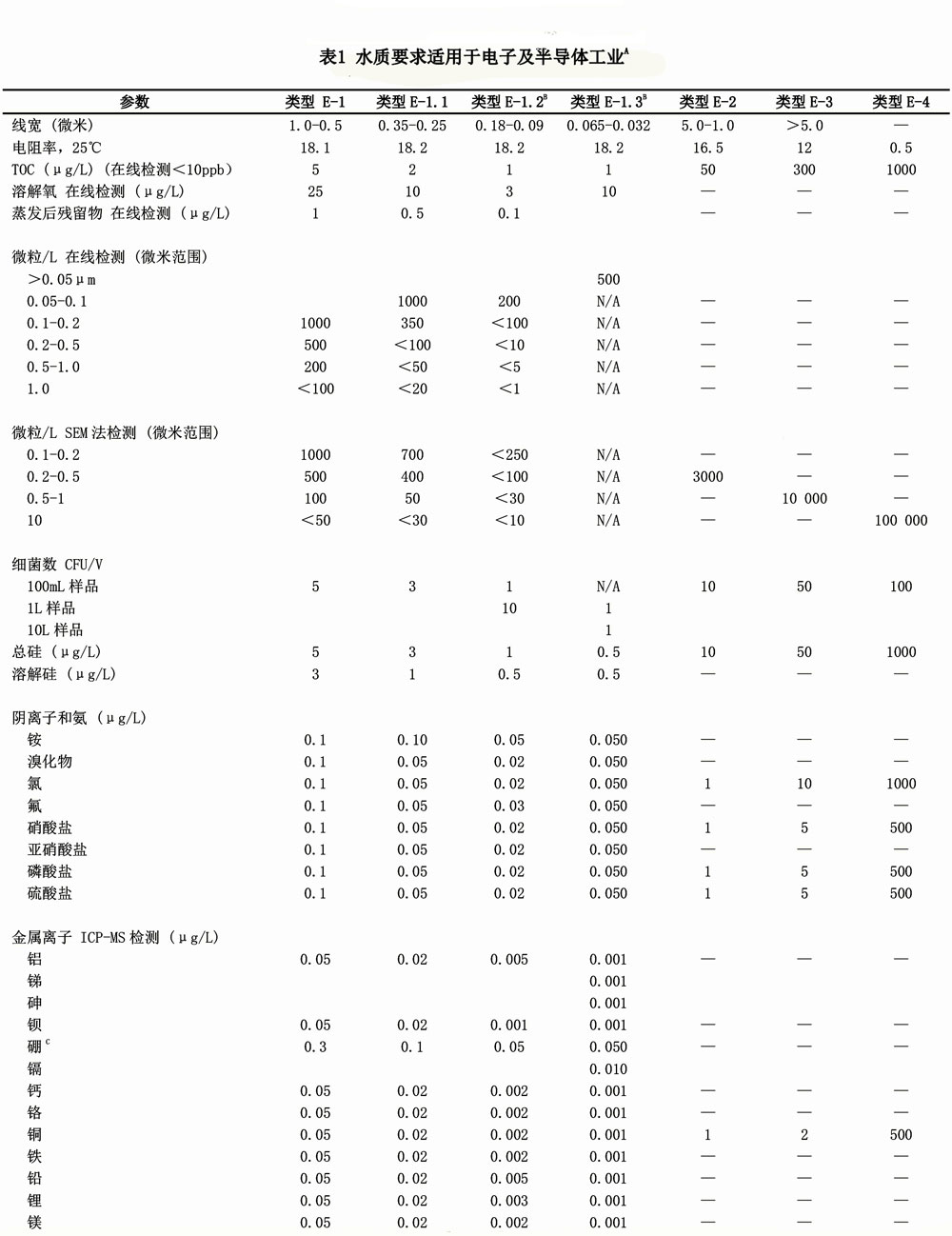

　超纯水水质参考标准：

A：需要用户注意的是，分析数据通常依赖于仪器和技术。因此，表1的数字只是基线。每当半导体行业开发新的线宽时，应对此表进行修订。

B：类型E-1.3中显示的值是将国际半导体技术发展蓝图中己知污染物的风险因素与当前半导体加工中的相关线宽的生产制程进行校准的结果，在某些情况下这些值可能会与类型E-1.2中的值不同。用户如果对E-1.2型水使用更高数值，可以放心使用。

除电阻率外，所有值均等于或小于。

C：硼仅作为监测离子交换床的操作参数进行监测。

备注：以上数据根据英文版ASTM D 5127-2018翻译而成，如有偏差请以英文版原文为准。

品牌优势

/ Brand advantage

定制方案，工程承包

Customized plan

根据客户的需求状况提供适合客户设计及解决方案。

生产厂家，设备齐全

Well appointed

源头生产厂家，拥有3000㎡专业化、规范化生产制造基地

真实案例，见证品质

Real case

贴心为客户考虑细节，以及产品选型与投资平衡，降低客户的成本，专业的品质，多次获得客户好评。

技术创新，技术支持

Technical innovation

拥有多位水处理领域技术人员，多项专利，为客户提供技术支持，为企业生产保驾护航。

合作案例

/ Cooperation cases

牧原食品股份有限公司

牧原食品股份有限公司是一家集饲料加工、种猪育种、生猪养殖、屠宰加工于一体的综合型现代化集团公司，集团公司总资产 1900 亿元，下设子公司 300 余家，拥有员工15万人。合作简介：我司为牧原集团水处理设备的核心供应商，与牧原集团的合作始于2019年，在合作期间，公司一直奉行“技术创新以科技为中心，设备生产以质量为中心，售后服务以用户为中心”的宗旨，竭心为牧原集团提供更好的服务。在合作中，牧原集团对我司的产品品质、技术力量、服务质量予以高度认可，2021年在与牧原集团配套水源净化项目合作中突破8000万元。项目涉及设备类型：超滤设备、反渗透设备、一体化净水设备、养殖废水、屠宰废水我司会始终坚持品质为本，服务为先，努力为广大顾客提供性价比更佳，质量更优，服务更全的产品，以提高顾客的生产力和竞争力。

河南中鑫新材料有限公司

　　项目概况：　　河南中鑫新材料有限公司采购超纯水设备，用于超纯水处理。我司所提供的设备在技术上是成熟的、该设备应在超纯水生产中稳定运行，易于操作和维护，生产的设备符合国家标准、行业标准或企业标准。　　工艺流程：　　原水箱→原水泵→多介质过滤器→活性炭过滤器→阻垢剂系统→精密过滤器→低压保护→一级高压泵→一级反渗透膜组→中间水箱→提升泵→PH调节系统→保安过滤器→二级高压泵→二级反渗透膜组→中间水箱→EDI系统→纯水箱

新乡航空工业（集团）有限公司

　　项目概括：　　新航集团80T/H超纯水项目，军工航天配件清洗用水　　工艺流程：　　原水箱→碟片过滤器→超滤设备→超滤产水箱→一级高压泵→一级反渗透→一级反渗透产水箱→二级高压泵→二级反渗透→增压泵→二级反渗透产水箱→EDI→除盐水泵→除盐水箱

新乡天力锂能股份有限公司

　　双极反渗透水处理装置项目概况：　　生产车间锅炉及电池正极材料清洗需用到电导率小于5以下的纯水。　　工艺流程：　　原水箱→原水泵→多介质过滤器→活性炭过滤器→阻垢剂系统→精密过滤器→低压保护→一级高压泵→一级反渗透膜组→中间水箱→提升泵→PH调节系统→保安过滤器→二级高压泵→二级反渗透膜组→纯水箱

圣戈班陶瓷材料（郑州）有限公司

　　项目概况：　　圣戈班循环水池北侧仓库重建项目，本公司提供的系统配置完全能够满足在进水条件下的要求，对其所提供的设备及部件的安装指导、调试及售后服务负责，并保障其系统能够长期稳定和连续运行，各种水质满足各种产水相应的水质标准。　　工艺流程：　　潜水泵-原水箱-原水泵-多介质过滤器-活性炭过滤器-阻垢剂-精密过滤器-高压泵-反渗透-产水箱-变频循环泵-冷却水池

河南心连心智能装备科技有限公司

　　心连心智能装备科技有限公司简介：河南心连心智能装备科技有限公司隶属于心连心化工集团，在集团确保化肥主业优势和行业领先地位，大力发展化工品装备的战略举措下应运而生，心连心智能装备是拥有A1资质的标准数字化工厂，投资1.8亿元，厂房总面积超3万平方，年产值约8亿。目前，公司业务已覆盖煤化工、石油化工、精细化工、金属冶炼、电力、造纸、医药新能源等行业，研发的换热器与除尘设备。　　合作项目：反渗透项目我司聚焦于反渗透、超滤、纳滤等膜技术的研发与应用，以及智能化水处理系统的开发与集成。通过不懈努力，我们已构建起一套完整的水处理技术体系，不同行业、不同场景下的多样化需求，量身定制水处理方案。

广东东方锆业科技股份有限公司

　　项目概况：　　锆原料生产需用超纯水　　工艺流程：　　原水箱→原水泵→多介质过滤器→活性炭过滤器→阻垢剂系统→精密过滤器→低压保护→一级高压泵→一级反渗透膜组→中间水箱→提升泵→PH调节系统→保安过滤器→二级高压泵→二级反渗透膜组→中间水箱→EDI系统→纯水箱

拓新药业集团股份有限公司

　　拓新药业简介：　　拓新药业集团股份有限公司（以下简称集团）是集化学合成、生物发酵核苷（酸）类原料药及医药中间体的研发、生产及销售为⼀体的企业，在国内核苷（酸）类原料药及医药中间体产品的研制、生产等方面具有较强实力。项目概况：多年来，我司在水处理领域积累了众多成功的项目案例，这些案例不仅是我们技术实力的有力证明，更是我们与合作伙伴携手共进、共创辉煌的见证。与拓新药业的反渗透项目，便是其中之一。该项目从初期的方案设计、设备选型，到中期的安装调试、运行调试，再到后期的维护保养、技术支持，每一个环节都凝聚了我司技术团队的智慧与汗水。我们深入了解了拓新药业的实际需求，量身定制水处理解决方案，确保了项目的顺利实施与运行。同时，我们还为拓新药业提供了全方位的技术支持与贴心的售后服务。

锦州垃圾焚烧发电厂

　　项目概况：　　高压锅炉补给水　　工艺流程：　　原水箱→碟片过滤器→超滤设备→超滤产水箱→一级反渗透→一级反渗透产水箱→二级高压泵→二级反渗透→增压泵→二级反渗透产水箱→EDI→除盐水泵→除盐水箱

新乡市瑞丰新材股份有限公司

新乡市瑞丰新材料股份有限公司创建于1996年，是集科研、生产、销售为一体的高新技术企业，是润滑油添加剂产品的生产厂家。产品范围涵盖清净剂、分散剂、ZDDP、高温抗氧剂、减摩抗磨剂、汽机油复合剂、柴机油复合剂、船用油复合剂、工业油复合剂、燃料油清净剂等四十多个种类一百多个品种，总产能10万吨。项目概况：　本项目为300T/d生产废水深度处理工程，项目范围包括工艺设计、土建工程设计、施工、设备集成、安装工程及配电、自控、仪表、等内容，以及系统调试、系统验收、操作培训、保驾运行及售后服务等。技术标准：　河南天宇水处理工程有限公司致力于为客户提供精良的水处理设备和完善的售后服务，努力提供性价比更佳，质量更优，服务更全的产品，以提高客户的生产力和竞争力。所有配套的产品按国家标准执行，整套系统达到环境排放指标要求：( COD≤40mg/L、BOD≤20mg/L、SS≤20mg/L、 COD≤40mg/L、氨氮≤2mg/L，总氮≤15mg/L、总磷≤0.4mg/L、PH值6~9 ）。

固始县垃圾焚烧发电厂

　　项目概况：　　高压锅炉补给水　　工艺流程：　　水井→沉淀池→一体化净水设备→原水箱→碟片过滤器→超滤设备→超滤产水箱→一级反渗透→一级反渗透产水箱→二级高压泵→二级反渗透→增压泵→二级反渗透产水箱→EDI→除盐水泵→除盐水箱

河南中鑫电池科技有限公司

项目概况：河南中鑫电池科技有限公司专注于锂电池梯次利用生产型企业，集科研、制造、营销、服务一体，产品广泛应用于电源侧、电网侧、用户侧、户用储能等各领域。作为其合作伙伴，我司为中鑫提供了超纯水设备，该设备应在超纯水生产中稳定运行，易于操作和维护，并保证其生产的设备符合国家标准、行业标准或企业标准，确保了生产过程中的水质纯净和稳定性，为其生产的产品提供了有力保障。工艺流程：　　原水箱→原水泵→多介质过滤器→活性炭过滤器→阻垢剂系统→精密过滤器→低压保护→一级高压泵→一级反渗透膜组→中间水箱→提升泵→PH调节系统→保安过滤器→二级高压泵→二级反渗透膜组→中间水箱→EDI系统→纯水箱河南天宇水处理工程有限公司致力于为客户提供精良的水处理设备和完善的售后服务，始终秉承“技术创新以科技为中心，设备生产以质量为中心，售后服务以用户为中心”的宗旨，努力提供性价比更佳，质量更优，服务更全的产品，以提高客户的生产力和竞争力。

牧原集团太康厂区超滤水处理设备安装现场

　　太康牧原农牧有限公司成立于2015年12月25日，经营范围包括生猪养殖与销售；良种繁育；粮食购销；饲料加工与销售；饲料原料、饲料添加剂购销；养殖技术的服务与推广；猪粪处理。厂区使用的设备为天宇水处理生产的处理量为40T/H的超滤水处理设备。超滤设备在使用过程中要注意以下几点：　　1.过滤系统需要定期进行消毒。超滤膜只是可以截留细菌，但不能杀灭细菌，所以无论超滤膜的截留率有多好，都不能保证洁净区内细菌长时间不生长。有细菌生长就会出现细菌繁殖，所以需要多加注意。　　2.由于每个超滤组件出厂前都添加了保护液，因此组件中的保护液在使用前应彻底清洗。首先用低压水（0.1mpa）冲洗保护液1小时，然后用高压水（0.2mpa）冲洗1小时。　　3.超滤组件应轻拿轻放，并注意保护，因为超滤组件是精密设备，所以使用安装时要小心，轻放轻放，但不要折断。　　超滤膜在使用一段时间后，由于分离物质及其他杂质在膜表面会逐渐积聚，对膜造成污染和堵塞，会出现通水量下降，或过滤效果变弱的情况，这时可以通过清洗超滤膜来恢复膜的过滤性能。清洗方法常用的有物理清洗和化学清洗两种。　　等压清洗法：即关闭超滤水阀门，打开浓缩水出口阀门，靠增大流速冲洗膜表面，该法对去除膜表面上大量松软的杂质有效。　　高纯水清洗法：由于水的纯度增高，溶解能力加强。清洗时可先利用超滤水冲去膜面上松散的污垢，然后利用纯水循环清洗。　　反向清洗法：即清洗水从膜的超滤口进入并透过膜，冲向浓缩口一边，采用反向冲洗法可以有效的去除覆盖面，但反冲洗时应特别注意，防止超压，避免把膜冲破或者破坏密封粘接面。

牧原集团安徽凤台厂区超滤设备安装现场

　　牧原集团安徽凤台厂区业务范围有：生猪养殖及销售、良种繁育，粮食购销，饲料加工销售，畜产品加工销售，猪粪处理，养殖技术的推广服务等。此设备为厂区定制的40T/H的超滤水处理设备。设备主要由预处理系统和超滤主机组成的，原水经过预处理系统处理后，可以大大的减少超滤膜的过滤压力，避免短时间内出现膜堵塞的情况。超滤设备的特点有：　　1，超滤设备利用膜过滤的筛分特性截留水中的部分残留物，使通过的水更加清洁，提高了产品质量。它是膜分离设备在净化和清洗过程中的应用。　　2，超滤设备可用于去除和去除碳水化合物，果汁饮料，醋，草药以及生物制品中的各种残留物。因为膜本身具有很好的低介电性能，抗氧化性以及耐酸性。　　3，超滤设备可以通过多种有机化学品进行清洗，并且有良好的清洗效果，这样可以延长清洗膜的使用寿命

牧原集团南阳邓州分场超滤设备安装现场

　　牧原集团是集饲料加工、种猪育种、生猪养殖、屠宰加工等于一体的综合型现代化企业集团。旗下牧原食品股份有限公司于2014年上市，是一家集约化养猪规模位居全国前列的农业产业化国家企业，是我国自育自繁自养大规模一体化的较大生猪养殖企业，也是我国较大的生猪育种企业。养猪业务遍及全国24省级行政区100市211县（区）。　　河南天宇水处理工程有限公司作为牧原集团供应商之一，主要提供的有超滤水处理设备，沉浸式水处理设备，絮凝过滤设备等。　　通过超滤水处理设备，将原水中的泥沙，杂质及有害金属离子去除掉，从而获取水质较纯的净水。设备处理量，可以根据产区大小，用水量进行定制。水处理设备的处理工艺，也可根据原水水质情况进行设计。此设备为牧原厂区定制的，产水量每小时40T的超滤设备，过滤后的水，可供厂区生猪饮水以及养殖用水等。　　此设备安装地为邓州牧原第十一分厂，系牧原食品股份有限公司的全资子公司，现已成为集饲料加工、生猪育种、种猪扩繁、商品猪饲养、有机肥生产、生态农业等为一体的大型农牧企业。

牧原集团驻马店正阳厂区超滤设备安装现场

　　正阳牧原农牧有限公司成立于2014年11月21日，经营范围包括饲料加工及销售、生猪养殖与销售，农作物、苗木种植与销售、养殖技术的服务推广、粮食购销、猪粪处理；从事货物和进出口业务。　　河南天宇水处理为厂区生产的为40T/H处理量的超滤设备，原水进入超滤设备，在压差的作用下，膜表面覆盖的许多0.01μm的微孔板只允许水、有益矿物质和营养物质通过，成为纯净水。但是，细菌、铁锈、胶体溶液、细砂、悬浮固体、生物大分子和其他有害物质被截留到管道中，并在清洁过程中排出。　　在使用超滤膜设备时，有一些因素会对设备产水造成一定影响，所以在使用时需要多加注意。影响超滤设备产水的因素有：　　1.温度对产水量的影响:随着温度的升高，水分的活力增加，粘产水量增加。相反，产水量减少，所以即使同一设备在冬夏产水量上有很大差异。　　2.实际操作压力对产水量的影响:在低电压段，超滤设备的产水量与压力正相关，即产水量随着压力的增加而增加，但当压力值超过0.3兆帕时，即使压力再次增加，产水量也不会增加，主要是由于超滤膜在高电压下被压密而增加透水摩擦阻力。　　3原水水质的影响:原水浑浊度越大，产水量越少，并且越容易堵塞。

牧原集团颍泉厂区超滤设备安装现场

　　安徽颍泉牧原农牧有限公司于2017年06月07日成立，经营范围包括：畜禽养殖及销售，良种繁育，粮食购销，饲料加工、销售，农作物种植，林木培育、种植及销售，畜产品加工、销售，猪粪处理等。　　超滤设备被广泛用于水的净化，溶液分离、浓缩，以及从废水中提取有用物质，废水净化再利用领域。特点是使用过程简单，不需加热，能源节约，低压运行，装置占地面积小。设备采用全自动控制，带有自动反洗装置。可根据储液罐液位自动开启、关闭系统，电机也设有过流、过载保护。　　超滤是动态过滤过程，被截留物质可随浓水排除，可长期连续运行。不过设备在使用一段时间后，需要定期对设备进行冲洗，避免膜元件堵塞。在冲洗膜元件时，需要注意以下事项：反冲洗压力:<0.1MPa　　反冲洗流量：200L/m2/hr　　反冲洗频率：随进水水质而变化15～60min　　反冲洗时间：30-60sec　　化学冲洗：随膜材质及膜污染情况而定　　灭菌处理：NaClO冲洗每周一次至每月一次

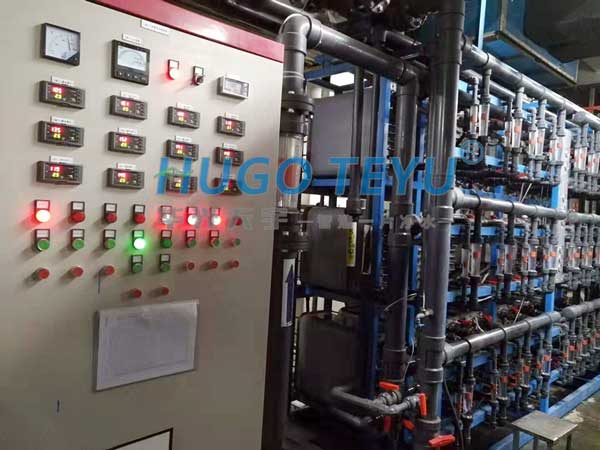

超纯水设备安装现场

　　超纯水设备主要是由反渗透膜，EDI模块，抛光混床等组成的，经过预处理后的原水再经过反渗透处理后，能够有效去除水中各种盐份及杂质，然后运用EDI及抛光混床系统，可以进一步提升水质，使出水达到用水工艺要求。　　超纯水设备采用全自运控制程序，可以减少人工操作成本。具有产水水质稳定、操作简便、运行成本低、环保、维护方便等优点。超纯水设备常用于对水质要求较高的行业，如：　　1、化工工艺用水、化学药剂、化妆品等。　　2、单晶硅、半导体晶片切割制造、半导体芯片、集成电路、液晶显示器、导电玻璃、显像管、线路板等生产工艺用水。　　3、食品工业用水、啤酒、乳业等。　　4、涂料、油漆、精细加工清洗等。　　5、电力行业锅炉补给水、热力、火力发电锅炉、精细化工等用水。

牧原集团周口商水厂区超滤设备安装现场

　　商水牧原农牧有限公司于2015年12月25日成立。经营范围包括：生猪养殖及销售，良种繁育，养殖技术服务与推广；粮食购销，饲料加工及销售，饲料原料、饲料添加剂购销；猪粪处理、销售等。　　养猪厂饮用水对水的安全性和品质规定较高，不但要做到适合的温度，还需要在水添加多种维生素、酸剂、药物制剂、抗菌素等药剂，确保可以充分运用药力，使猪在饮水后能够做到一些疾病预防。所以猪舍需要配有单独的超滤水处理设备，并且能够供应猪舍用水及清洗用水等。　　超滤设备采用的是加压膜分离技术，即在一定的压力下，使小分子溶质和溶剂穿过一定孔径的特制的薄膜，而使大分子溶质不能透过，留在膜的一边，从而让溶剂得到纯化。　　超滤膜膜丝是空心的，表皮上布满肉眼看不见的微孔，孔径大小在0.001-0.1微米之间。目前用来制造超滤的材质很多，包括：聚偏氟乙烯（PVDF）、聚醚砜（PES）、聚丙烯（PP）、聚乙烯（PE）、聚砜（PS）、聚丙烯腈（PAN）、聚氯乙烯（PVC）等。

牧原集团湖北沙洋厂区超滤设备安装现场

　　牧原集团湖北沙洋厂区成立于2020年，业务范围包括畜禽养殖及销售，良种繁育，粮食购销，饲料加工销售，畜产品加工销售，猪粪处理等。超滤设备是以超滤膜为过滤介质，膜两侧压差为驱动力的溶液分离装置。超滤膜只允许溶液中溶剂(如水分子)、无机盐、小分子有机物的渗透，拦截溶液中的悬浮固体、胶体、蛋白质、微生物等大分子物质，从而达到净化或分离的目的。　　超滤设备在早期工业中，主要用于废水和污水处理。近30年来，随着超滤技术的发展，超滤膜技术已广泛应用于食品饮料行业、乳品行业、临床医学、生物医学、制药与化工、生物发酵等领域，中药制剂、印染废水、食品工业废水处理等领域。超滤设备的过滤过程会有三种情况：　　1. 原水中的溶质直接吸附在膜表面和微孔板内壁。　　2当原水中，溶质的粒径接近膜直径的时候，膜表面的机械设备会截取溶质，从而完成筛选。　　3.当溶质的粒径超过膜的直径时，膜表面的机械设备截取溶质，从而完成筛选。
